Arduino Uno  红外遥控 接收 和 发射信号 实验 (上)

首先给大家推荐一下我老师大神的人工智能教学网站。教学不仅零基础,通俗易懂,而且非常风趣幽默,还时不时有内涵黄段子!点这里可以跳转到网站

家中电视机,空调家电都是用红外遥控的,

这次实验,就是看看其接收与发射的原理。

所以需要两块Arduino Uno 分别做接收&发射

上篇 (本篇) Arduino Uno 红外遥控的接收

下篇                  Arduino Uno  红外遥控 接收 和 发射信号 实验 (下)

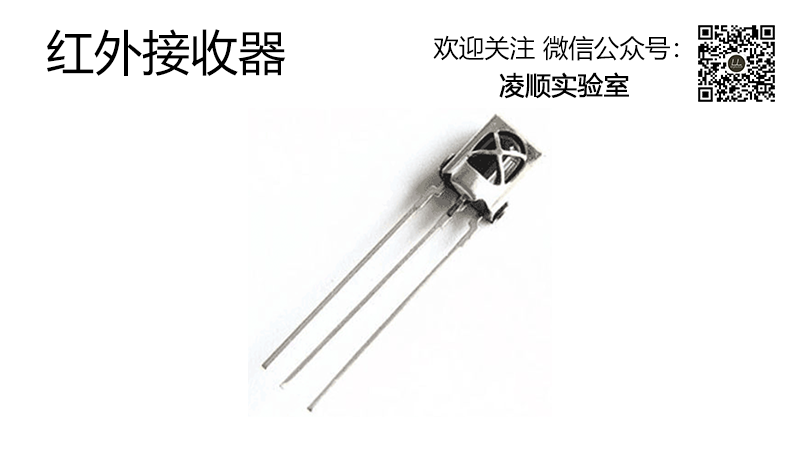

先看看这个模块

实验效果

实验接收红外信号,并记录其信号。

在试验中,我用的是一个LED彩色灯条的红外遥控器,遥控按下开关键,电脑串口就会接收到信号

在试验中可以看到,我按下开关键的时候,会有接收到信号,并以16进制显示,其实可以转换成10进制就理解成我们常用的数值。

在不停的按开关的时候,会有时有不一样的数值,

我估计这情况是接收不完全导致的。

不知道是不是,请指正。

然后我记录下了这个值 FF02FD

留到下篇,红外发射使用,看能不能控制LED灯条。

BOM表

Arduino Uno      *1

红外接收管         *1

跳线若干

接线

Arduino Uno    <—–>    红外接收管(or 红外接收模块)

5V                      <—–>       VCC

GND                  <—–>      GND

pin 11                <—–>      OUT

程序源码

此程序 需要用到库函数

https://github.com/z3t0/Arduino-IRremote

请到上面这个链接,下载库文件,然后把文件解压到Arduino对应的libraries文件夹里面

可能有些安装Arduino IDE的时候就以及安装过一个IRremote库,如果有的话,试试行不行,不行就把原来的删除,然后解压这个库文件。

安装好库文件可以这样调出程序:

会看到以下代码

/* * IRremote: IRrecvDemo - demonstrates receiving IR codes with IRrecv * An IR detector/demodulator must be connected to the input RECV_PIN. * Version 0.1 July, 2009 * Copyright 2009 Ken Shirriff * http://arcfn.com */ #include <IRremote.h>     // IRremote库声明 int RECV_PIN = 11;        //定义红外接收器的引脚为11 IRrecv irrecv(RECV_PIN);  decode_results results; void setup(){  Serial.begin(9600);  irrecv.enableIRIn(); // 启动接收器} void loop() {  if (irrecv.decode(&results))   {    Serial.println(results.value, HEX);//以16进制换行输出接收代码    irrecv.resume(); e// 接收下一个值  }  delay(100);}
